Stative und Zubehör

Positioniersysteme - Stative

Speziell für den OEM-Bereich wurde eine Reihe von Stativen entwickelt, die den Einsatz der Kreuz- bzw. Lineartische für kundenspezifische Anwendungen wesentlich vereinfachen.



Die Stative besitzen eine hohe Grundgenauigkeit bezüglich der Ebenheit und Winkligkeit der Bezugsflächen.

Als Werkstoff wird natürlicher Hartgestein, Aluminium- oder Stahlguss benutzt.

In Kombination mit den Kreuz- und Lineartischen wird garantiert, daß hohe Systemanforderungen erfüllt werden können.

Zur Befestigung und Kombination der Positioniersysteme steht eine große Auswahl an Adapterplatten und Winkeln zur Auswahl.

Durch das modulare Konzept, sind dem individuellen Einsatz keine Grenzen gesetzt.

Positioniersysteme ProspektPositioniersysteme Prospekt herunterladen...




Stative

Stative MS


stabile Ausführung aus Hartgestein, Grauguss oder Aluminium für hohe Verwindungssteifigkeit

präzise Auflageflächen für Achsen mit hoher Positioniergenauigkeit



 Stativ  X/Y Hub (mm)
 Z Hub (mm)
 Z-Antrieb  Grundkörper

Säule
 System-
 diagramm
MS2-P
Stativ MS2-P
 25 x 25 - 100 x 50
 25
 300 - 500
 motorisch
 handverstellt
 (Grobrtieb mit
 Klemmung oder
 Zahnstange)
 Hartgestein
 Aluminiumprofil
MS2-P Stativ Systemdiagramm
WM2
Stativ WM2
 25 x 25 - 100 x 50
 25
 50 - 100
 motorisch
 handverstellt
 (Grobrtieb mit
 Klemmung)

 Grauguss
 Grauguss

WM2 Stativ Systemdiagramm
MS2-110
Stativ MS2-110
 50 x 50 - 100 x 50
 50 - 170
 motorisch  Hartgestein
 Aluminium
MS2-110 Stativ Systemdiagramm
VM3
Stativ VM3
 50 x 50 - 100 x 50
 150

 150
 motorisch

handverstellt
 Aluminiumguss
 Aluminiumprofil
VM3 Stativ Systemdiagramm
MS3

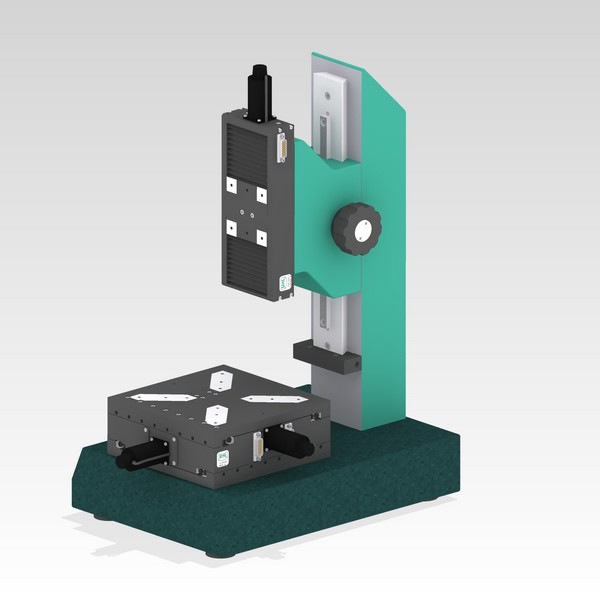

Stativ MS3
 100 x 100 - 150 x 100
 50 - 170

 150
 motorisch

handverstellt
 Hartgestein
 Grauguss oder
 Aluminiumprofil
MS3 Stativ Systemdiagramm
MS4
Stativ MS4
 150 x 150 - 350 x 200
 50 - 170

 150
 motorisch
 handverstellt
 Hartgestein
 Grauguss oder
 Aluminiumprofil
MS4 Stativ Systemdiagramm
MS5
Stativ MS5
 200 x 200 - 420 x 300
 150 - 300
 motorisch  Hartgestein
 Hartgestein
 und Aluminium

MS5 Stativ Systemdiagramm
