Kleingeräte

Kleingeräte

Zu unseren Kleingeräten zählen die Stabmikroskope SM, die transportablen Messmikroskope MS1 und TM2, die Zentriermikroskope ZM1 und der Fluchtlinienprüfer FLZ zum Ausrichten von Maschinenführungen (Geradheitsmessung).



Alle Geräte sind in der eigenen Fertigung und Montage als ein hochwertiges Produkt "Made in Germany" hergestellt worden.

Auf Anfrage sind auch jederzeit Sonderlösungen möglich.




Fluchtlinienprüfer FLZ

 Fluchtlinienprüfer FLZ FLZ Anordnungsschema
    Anordnungsschema
FLZ Okularbild
    Schnittbildokular

Transportables Messmikroskop zur Ausrichtung von Maschinenführungen.

Der Messdraht wird am Spindelstock oder an einer gesonderten Halterung befestigt, am Ende des Bettes über eine Rolle geführt und mit einem Gewicht straff gespannt (Anordnung nach DIN 8606).

Der Fluchtlinienprüfer ist auf dem Schlitten der Maschine oder auf eine entsprechende Einrichtung aufzusetzen, die sich auf dem Maschinenbett in der Längsrichtung verschieben lässt. Der Messdraht muss so ausgerichtet sein, daß bei Anfangs- und Endstellung des Schlittens gleiche Werte angezeigt werden, daß er also zu einer gedachten Verbindungslinie dieser Stellungen parallel gespannt ist. Ist der Messdraht parallel zur Führung ausgerichtet, wird die Anzeige genullt.

Die Bahnabweichung läßt sich nun für jede Position des Schlittens direkt in der Anzeige ablesen wenn die beiden Bilder im Schnittbildokular durch horizontales Verstellen des Mikroskops wieder zur Deckung gebracht wurden.

Vergrößerung Bildfeld Messbereich Auflösung
ca 44x 3 mm 10 mm 1 µm



 Fluchtlinienprüfer FLZ ProspektFLZ Prospekt herunterladen...




Maschinenzentriermikroskop MZM

Maschinenzentriermikroskop MZM MZM Anbausituation

Universelles Zentriermikroskop zum Einrichten von Werkzeugmaschinen (z.B. Fräs- und Bohrmaschinen).

Es können Bezugskanten des Werkstücks positioniert, Rundtische zentriert oder Maschinenspindeln ausgerichtet werden. Die Aufnahme des Zentriermikroskops in der Maschine erfolgt anstelle des Werkzeugs.

kontrastreiche, seiten- und höhenrichtige Abbildung

Okular mit Dioptrieausgleich und Fadenkreuz mit konzentrischen Kreisen

Auflichtbeleuchtung mit LEDs

5 µm Zentriergenauigkeit erreichbar

DIN 2080-A 40 (Steilkegel-40) Standardaufnahme

• verschiedene Aufnahmekegel und Anzugsbolzen auf Anfrage



Vergrößerung Bildfeld Messbereich Auflösung
30x 5 mm - -

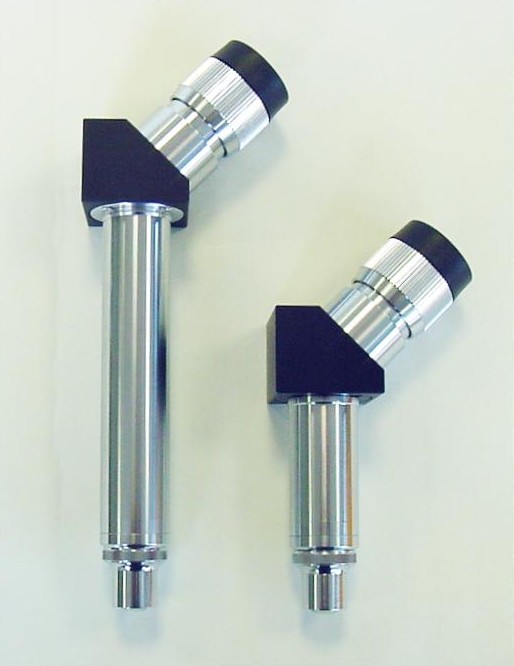

Zentriermikroskop ZM1 ProspektZM1 Prospekt herunterladen...




Messmikroskop MS1

transportables Messmikroskop MS1Hochwertiges, transportables Messmikroskop mit koaxialer und schräger Auflichtbeleuchtung.

stabiler, eloxal beschichteter Aluminiumtubus

Fokussierung mit Rändelring und Feingewinde

Transformator mit LED oder Batterie-LED-Lampe



Vergrößerungen Bildfelder Messbereich Auflösung
20x bis 800x 8,9 mm bis 0,35 mm Z 8 mm 0,05 mm bis
0,0025 mm



Optionen:

digitales Schraubenmikrometerokular zur präzisen Abstandsmessung
  (Auflösung 1 µm)

digitale Z-Messeinrichtung im Tubus integriert  zur Tiefenmessung
  (Auflösung 1 µm)

hochauflösende digitale USB-Videokamera VM4-USB

Messsoftware VMS-USB

Messmikroskop MS1 ProspektMS1 Prospekt herunterladen...
